Ściana zewnętrzna — PROXI 35

Ściana zewnętrzna — PROXI 35 (układ uproszczony)

Najm­niejszy model PROXI 35 używa uproszc­zonego układu warstw ściany zewnętrznej (bez płyty elewa­cyjnej STE­ICO pro­tect i bez przedś­cianki insta­la­cyjnej w środku).

U = 0,18 W/(m²·K) Prze­sunię­cie fazowe = 13 h

Warstwy

1. Płyta GKF 12,5 mm
2. Płyta OSB3 15 mm uszczel­niona taśmą paroizolacyjną
3. Kon­strukcja z drewna KVH 60 × 160 mm
4. Wełna drzewna STE­ICOflex 036

Elewacja w standardzie

• Płyta elewa­cyjna STE­ICO pro­tect dry M — 60 mm
• Tynk cienkowarst­wowy w kolorze białym (struk­tura baranek)

Uwaga

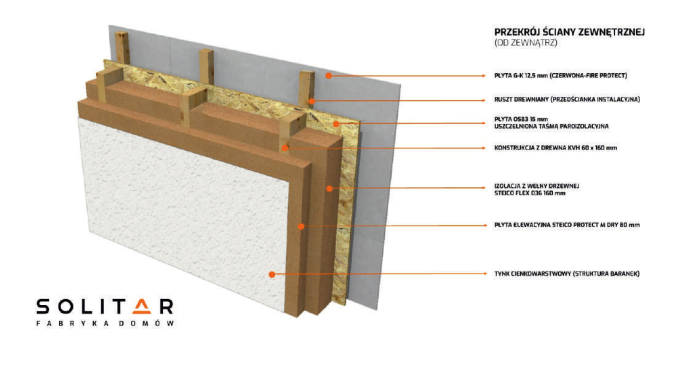

Graficzny przekrój przed­staw­iany w kat­a­logu jest poglą­dowy (układ stan­dar­d­owy STE­ICO) — rzeczy­wisty układ PROXI 35 nie zaw­iera dodatkowej przedś­cianki insta­la­cyjnej ani Ste­ico pro­tect po stronie wewnętrznej.

Wari­anty pokrewne

• Ściana zewnętrzna — KVH 60 × 160— pełny układ STEICO
• Ściana zewnętrzna — KVH 60 × 200— mod­ele SOLE 85 LOFT, Cas­tor
